Geluidswanden
KHUFU
De geluidsabsorberende wanden van het type Khufu kunnen toegepast worden naast verkeerswegen, spoorwegen en industriële sites.
Technische eigenschappen
De betonnen wand, conform CE EN 14388, is corrosie- en weersbestendig, vervaardigd uit niet-brandbaar materiaal en bestaat uit één of meerdere elementen. De elementen hebben aan de achterzijde een dragende betonstructuur en aan de voorzijde een absorberende openporige oppervlaktestructuur in lichtgewicht beton. De elementen moeten op een betonnen plint rusten met een dikte die afgestemd is op de dragende betonwand.
- Betonkwaliteit: C 40/50
- Omgevingsklasse: EE4
- Milieuklasse: XC4 – XF4

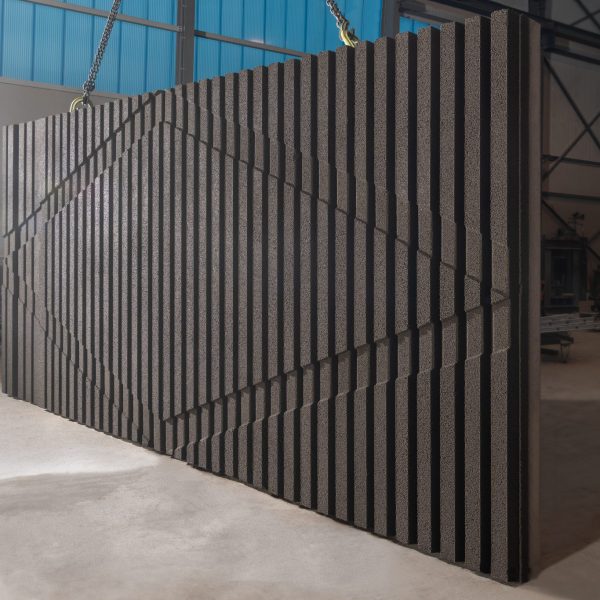

De geluidsabsorberende poreuze laag bestaat uit een lineair, verticaal designpatroon met trapezoïdale balken met een totale dikte van ± 180 mm. Ze bestaat uit cementgebonden geëxpandeerde kleikorrels met een korrelgrootte die schommelt tussen 1 en 5 mm. Door zijn cementgebondenheid is het profiel van het absorberend gedeelte onveranderlijk en niet vervormbaar. Een golfpatroon zorgt voor de optimale absorptie van zowel de geluidsfrequenties van weg- als deze van spoorverkeer.
Akoestische eigenschappen
De geluidsabsorptie DLα van het geluidsscherm bedraagt 12 dB voor het verkeerspectrum en 14 dB voor het TGV spectrum volgens NBN EN 1793-1
De luchtgeluidsisolatie DLR bedraagt 42 dB (hoogste kwaliteitscategorie luchtgeluidsisolatie B4, isolatie volgens NBN EN 1793-2
De metingsresultaten voor absorptie ‘in situ’ volgens NBN EN 1793-5 voor het ‘paneel’ DLRI bedragen steeds >5 dB.
De metingsresultaten voor luchtgeluidsisolatie ‘in situ’ volgens NBN EN 1793-6 bedragen: DLSI,E (midden van het paneel) 65 dB, DLSI,P (steunpaal): 48 dB.
Architectonische eigenschappen

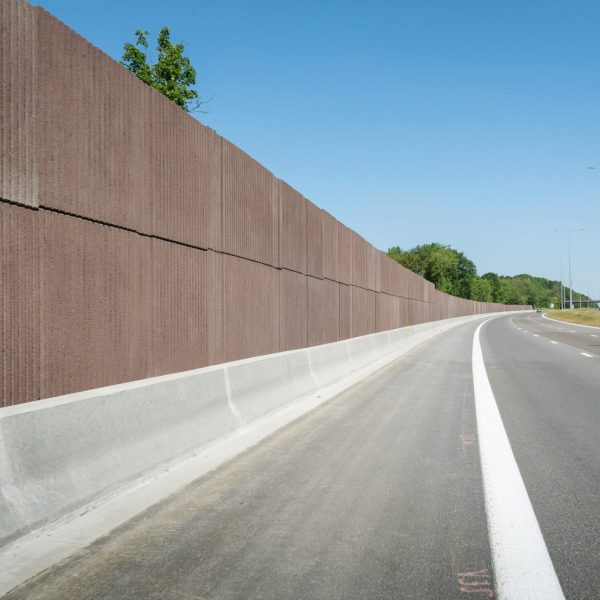

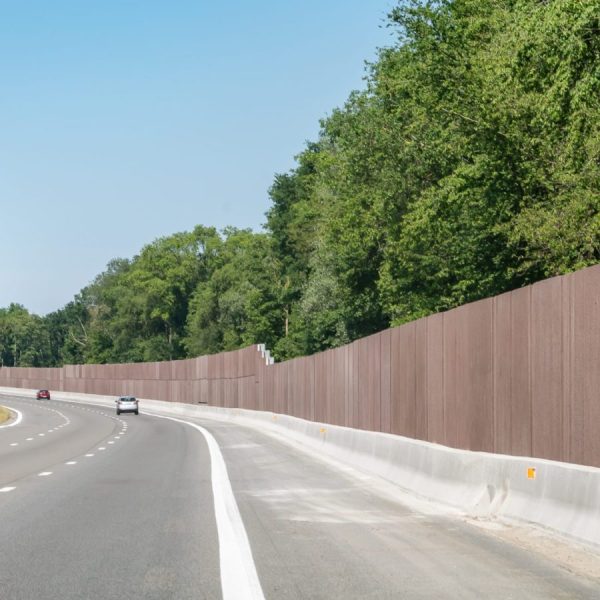

De voorzijde van de wand heeft een specifieke vorm, ontworpen voor een optimale geluidsabsorptie. De wand kan worden uitgevoerd in verschillende kleuren door toevoeging van kleurpigmenten (groen, bruin, oker, …), waardoor men afwisseling in het uitzicht kan bekomen.

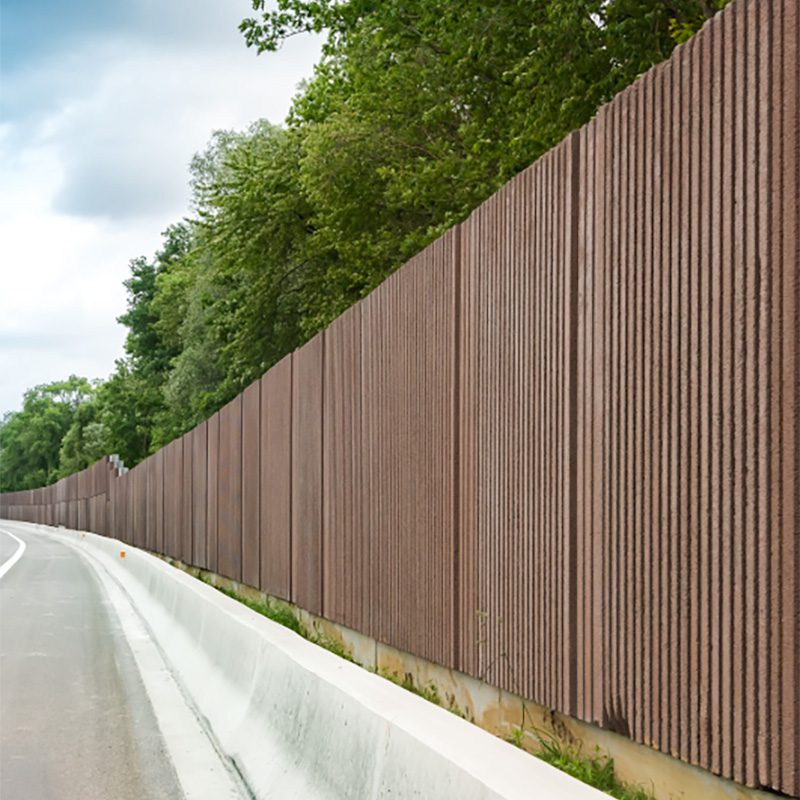

De geprofileerde openporige vorm aan de voorzijde maakt de wand absoluut niet aantrekkelijk voor graffiti. Boven kan er een extra 3D structuur aangebracht worden met behoud van performantie.
Montage
De elementen/wanden rusten op een betonnen plint met een dikte die is aangepast aan het dragende gedeelte van de geluidswand in beton. De bevestiging van de elementen aan de verticale steunprofielen gebeurt door middel van een railsysteem, reeds ingewerkt in de achterzijde van de geluidswand.
De geluidswanden, alsook de plinten, worden bijgevolg vóór de steunprofielen geplaatst, dit om akoestische lekken ter hoogte van de profielen zo veel mogelijk te beperken.
Ontdek hier onze realisaties
Ecobeton produceert al sinds 1982 geluidsschermen. In totaal hebben we meer dan 150.000 m² ontworpen, geproduceerd en geleverd, zowel in België als in het buitenland.
Hieronder vindt u in kaartvorm enkele realisaties. Voor meer info, gelieve contact op te nemen.
- Borgerhout , E313, 1986, 400m²
- Overijse, privé, 1986, 150m²
- Bertem, E40, 1987, 1800m²
- Wezemaal, A12, 1989, 4000m²
- Heusden-Zolder, A2, 1992, 800m²
- Zwijnaarde, E40/A10, 1992, 2500m²
- Oostkamp, E40, 1993, 3750m²
- Deurne, A13/E34, 1994, 1044m²
- Lummen, N717, 1995, 423m²
- Affligem, E40, 2001, 4500m²
- Dilbeek, E40, 2002, 10000m²
- Jemappes A7/E42, 2019, 5900m²
- Wezembeek-Oppem, ring, 1989, 700m²
- Sint-Niklaas, N16, 1990, 1600m²
- Sint-Niklaas, E17, 1990, 5700m²
- Kontich, E19, 1992, 3100m²
- Leuven-Holsbeek, A2, 1992, 2600m²
- Sint-Denijs-Westrem, E40, 1993, 3750m²
- Zelzate, N49/R4, 2003, 2.400m²
- Kortenberg, A3/E40, 1999, 2000m²
- Elewijt, A1, 2000, 2000m²
- Beveren, E17, 2003, 2900m²
- Geel / Laakdal, E313, 2003, 4440m²
- Kontich E19, 2013, 1350 m²
- Heusden-Zolder, A2, 2014, 3485 m²
- Meise A12, 2012, 18000m²
- Beersel / Drogenbos R0, 2019, 18200m²
- Wezembeek – Oppem, 2020, 19175 m²
- Gent R4 Turborotonde, 2021- 2022, 8330 m²
- Vottem, A3, 2022, 3240 m²
- Kortrijk wisselaar A19-R8, 2024, 3078 m²
